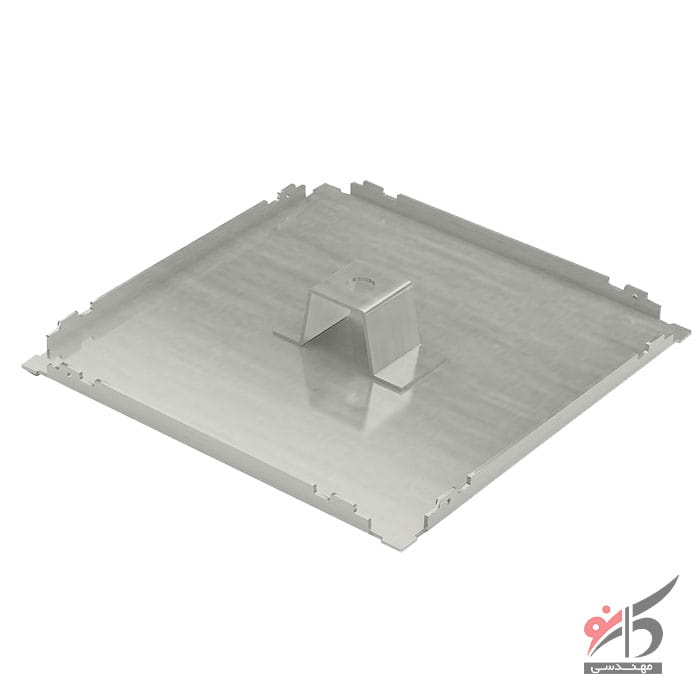

تایل ارتینگ کف کاذب گالوانیزه فلورسل یکی از قطعات مورد استفاده در ساختار کف کاذب برای جذب و هدایت الکتریسیته ساکن است. در محیط‌هایی مانند اتاق سرور، دیتاسنتر، اتاق برق و سایر فضاهای دارای تجهیزات الکترونیکی حساس، کنترل بار الکتریکی ساکن اهمیت زیادی دارد؛ زیرا تخلیه ناخواسته آن می‌تواند باعث ایجاد اختلال در تجهیزات یا عملکرد سیستم‌های حساس شود. تایل ارتینگ با ایجاد یک نقطه اتصال هادی در کف کاذب، امکان انتقال الکتریسیته ساکن به سیستم ارت را فراهم می‌کند. این محصول از فولاد گالوانیزه ساخته شده، ۲ میلی‌متر ضخامت دارد و در ابعاد ۲۲٫۵ × ۲۲٫۵ سانتی‌متر تولید می‌شود. وزن هر تایل نیز ۱۰۰۰ گرم است.
کاربرد تایل ارتینگ در کف کاذب
اصلی‌ترین وظیفه تایل ارتینگ، ایجاد مسیر مناسب برای جذب و انتقال الکتریسیته ساکن از سطح کف کاذب به سیستم ارتینگ است. تجمع بار ساکن در محیط‌هایی که تجهیزات الکترونیکی حساس فعالیت می‌کنند، می‌تواند مشکلاتی برای تجهیزات ایجاد کند. به همین دلیل، در طراحی زیرساخت فضاهایی مانند اتاق سرور و مراکز داده، موضوع کنترل الکتریسیته ساکن باید در کنار سایر الزامات فنی کف کاذب مورد توجه قرار گیرد. استفاده از تایل ارتینگ معمولاً در کنار اجرا کف کاذب و سایر اجزای سیستم ارتینگ پروژه انجام می‌شود.
🔸 جذب و هدایت الکتریسیته ساکن موجود در کف کاذب
🔸 ایجاد نقطه اتصال مشخص میان کف کاذب و سیستم ارت
🔸 استفاده در فضاهای دارای تجهیزات الکتریکی و الکترونیکی حساس
🔸 مناسب برای زیرساخت اتاق سرور، دیتاسنتر و اتاق برق
🔸 کمک به کاهش ریسک ناشی از تجمع بار الکتریکی ساکن
نحوه عملکرد تایل ارتینگ کف کاذب
تایل ارتینگ به‌تنهایی یک سیستم ارتینگ کامل محسوب نمی‌شود و عملکرد آن به اتصال صحیح به سیستم ارت پروژه وابسته است. پس از نصب تایل در محل تعیین‌شده، سیم ارت از قسمت ارتینگ تایل به شین ارت مرکزی متصل می‌شود. در این ساختار، بار الکتریکی ساکن موجود در کف به نقطه اتصال هدایت شده و سپس از طریق مسیر ارت به سیستم زمین منتقل می‌شود. بنابراین هنگام ساخت کف کاذب فولادی یا اجرای سایر انواع کف کاذب، محل نصب تایل و مسیر اتصال آن باید از ابتدا در طراحی پروژه در نظر گرفته شود.
طبق اطلاعات فنی ارائه‌شده برای این محصول، در هر ۶ مترمربع کف کاذب یک عدد تایل ارتینگ در نظر گرفته می‌شود. بنابراین محل و تعداد تایل‌ها باید هنگام طراحی و اجرای کف کاذب مشخص شود تا پوشش مورد نیاز پروژه به شکل مناسبی تأمین شود.
🔸 نصب تایل ارتینگ در محل مشخص‌شده در ساختار کف کاذب
🔸 اتصال سیم ارت به قسمت ارتینگ تایل
🔸 انتقال سیم از تایل به شین ارت مرکزی
🔸 هدایت بار الکتریکی ساکن از کف به سیستم ارت
🔸 رعایت تعداد مورد نیاز تایل متناسب با مساحت کف کاذب
مشخصات فنی تایل ارتینگ گالوانیزه

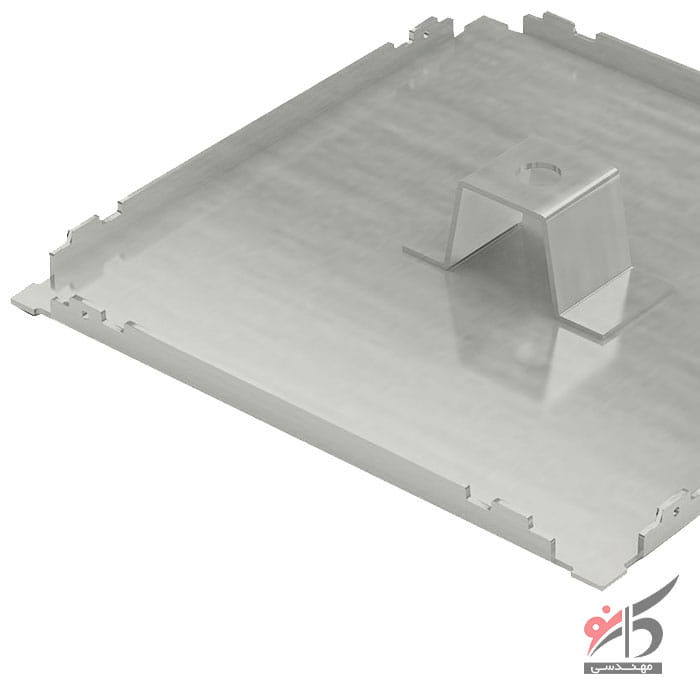

تایل ارتینگ کارنو از فولاد گالوانیزه تولید شده است. گالوانیزه‌بودن قطعه به افزایش مقاومت آن در برابر خوردگی و زنگ‌زدگی کمک می‌کند و برای استفاده در ساختار کف کاذب، ویژگی مهمی محسوب می‌شود. این تایل با ضخامت ۲ میلی‌متر و ابعاد ۲۲٫۵ × ۲۲٫۵ سانتی‌متر تولید شده و وزن هر عدد آن ۱ کیلوگرم است. بر اساس اطلاعات فنی محصول، تحمل وزن نقطه‌ای تایل ۱۰۰۰ کیلوگرم اعلام شده و محصول در برابر چرخ صندلی نیز مقاومت دارد.
🔸 جنس: فولاد گالوانیزه
🔸 ابعاد: ۲۲٫۵ × ۲۲٫۵ سانتی‌متر
🔸 ضخامت: ۲ میلی‌متر
🔸 وزن: ۱۰۰۰ گرم
🔸 تحمل وزن نقطه‌ای: ۱۰۰۰ کیلوگرم
🔸 مقاومت در برابر چرخ صندلی: دارد
🔸 گسترش اشتعال: ندارد
🔸 جرم‌پذیری: ندارد
🔸 رنگ: استیل
🔸 کشور سازنده: ایران
چرا تایل ارتینگ گالوانیزه برای کف کاذب مناسب است؟
جنس و ساختار تایل ارتینگ باید متناسب با شرایط استفاده در کف کاذب انتخاب شود. استفاده از فولاد گالوانیزه در این محصول، مقاومت مناسب قطعه در برابر خوردگی و زنگ‌زدگی را فراهم می‌کند. از طرف دیگر، ضخامت ۲ میلی‌متری و تحمل وزن نقطه‌ای ۱۰۰۰ کیلوگرم باعث می‌شود تایل برای استفاده در محیط‌های پرتردد نیز از نظر مشخصات مکانیکی، گزینه‌ای قابل‌توجه باشد. مقاومت در برابر چرخ صندلی نیز یکی دیگر از مشخصات اعلام‌شده برای این محصول است.
در پروژه‌هایی که از کف کاذب آلومینیوم استفاده می‌شود نیز انتخاب و اجرای صحیح سیستم ارتینگ اهمیت دارد؛ با این حال، نوع تایل، روش اتصال و الزامات اجرایی باید بر اساس ساختار همان سیستم کف کاذب بررسی شود.
🔸 فولاد گالوانیزه با مقاومت مناسب در برابر خوردگی
🔸 ضخامت ۲ میلی‌متر برای استفاده در ساختار کف کاذب
🔸 تحمل وزن نقطه‌ای تا ۱۰۰۰ کیلوگرم
🔸 مقاومت در برابر چرخ صندلی
🔸 مناسب برای مراکز پرتردد
🔸 طراحی‌شده برای جذب الکتریسیته ساکن کف کاذب
تایل ارتینگ در چه فضاهایی استفاده می‌شود؟
کاربرد این محصول به پروژه‌هایی محدود می‌شود که کف کاذب آن‌ها باید در برابر تجمع و انتقال کنترل‌نشده الکتریسیته ساکن عملکرد مناسبی داشته باشد. به همین دلیل، استفاده از تایل ارتینگ در فضاهای تخصصی که تجهیزات الکتریکی و الکترونیکی حساس در آن‌ها قرار دارند اهمیت بیشتری پیدا می‌کند.
🔸 اتاق سرور: برای ایجاد مسیر اتصال کف کاذب به سیستم ارت در محیط تجهیزات شبکه و سرورها. به همین دلیل، در طراحی کف کاذب برای اتاق سرور باید سیستم ارتینگ و محل نصب تایل‌ها نیز در کنار سایر اجزای کف در نظر گرفته شود.
🔸 دیتاسنتر: به‌عنوان یکی از اجزای زیرساخت ارتینگ کف در مراکز داده.
🔸 اتاق برق: برای محیط‌هایی که تجهیزات الکتریکی و تابلوهای حساس در آن‌ها نصب شده‌اند.
🔸 مراکز تجهیزات الکترونیکی: در فضاهایی که کنترل الکتریسیته ساکن بخشی از الزامات محیطی است.
در این پروژه‌ها، تایل باید در کنار سایر اجزای سیستم ارتینگ و مطابق طراحی فنی اجرا شود. صرف استفاده از یک قطعه فلزی بدون اتصال صحیح به سیستم ارت، عملکرد مورد انتظار در تخلیه بار الکتریکی را ایجاد نمی‌کند.
تعداد تایل ارتینگ مورد نیاز برای کف کاذب
تعداد تایل ارتینگ مورد نیاز، به مساحت کف کاذب و طراحی سیستم ارت پروژه بستگی دارد. طبق مشخصات فنی ارائه‌شده برای تایل ارتینگ کارنو، به ازای هر ۶ مترمربع کف کاذب، یک عدد تایل ارتینگ در نظر گرفته می‌شود. بنابراین برای محاسبه اولیه تعداد قطعات، می‌توان مساحت کف را بر ۶ تقسیم کرد و سپس با توجه به نقشه اجرایی و شرایط پروژه، تعداد نهایی را مشخص کرد.
🔸 ۶ مترمربع کف کاذب: یک عدد تایل ارتینگ
🔸 ۱۲ مترمربع کف کاذب: دو عدد تایل ارتینگ
🔸 ۱۸ مترمربع کف کاذب: سه عدد تایل ارتینگ
🔸 ۲۴ مترمربع کف کاذب: چهار عدد تایل ارتینگ
این مقادیر بر اساس نسبت اعلام‌شده برای محصول هستند و در اجرای واقعی، محل قرارگیری تایل‌ها و نحوه اتصال آن‌ها باید با نقشه و طراحی سیستم ارت پروژه هماهنگ شود.
خرید تایل ارتینگ کف کاذب گالوانیزه
اگر کف کاذب پروژه در محیطی اجرا می‌شود که کنترل الکتریسیته ساکن اهمیت دارد، تایل ارتینگ یکی از قطعاتی است که باید در مرحله طراحی و اجرای زیرساخت کف در نظر گرفته شود. تایل ارتینگ گالوانیزه کارنو با ابعاد ۲۲٫۵ × ۲۲٫۵ سانتی‌متر، ضخامت ۲ میلی‌متر و وزن ۱۰۰۰ گرم، برای جذب و هدایت الکتریسیته ساکن در کف کاذب طراحی شده است. این محصول از فولاد گالوانیزه ساخته شده و تحمل وزن نقطه‌ای ۱۰۰۰ کیلوگرم و مقاومت در برابر چرخ صندلی دارد.
اگر برای پروژه خود به دنبال خرید کف کاذب و تجهیزات جانبی آن هستید، انتخاب سیستم ارتینگ باید همزمان با نوع پنل، سازه زیرین و شرایط کاربری فضا بررسی شود. این موضوع به‌خصوص در پروژه‌های دیتاسنتر و اتاق سرور اهمیت بیشتری دارد.
🔸 جنس: فولاد گالوانیزه
🔸 ابعاد: ۲۲٫۵ × ۲۲٫۵ سانتی‌متر
🔸 ضخامت: ۲ میلی‌متر
🔸 وزن: ۱ کیلوگرم
🔸 کاربرد: جذب و هدایت الکتریسیته ساکن
🔸 تعداد پیشنهادی: یک عدد به ازای هر ۶ مترمربع کف کاذب
برای دریافت اطلاعات فنی، بررسی تناسب محصول با پروژه و انتخاب تجهیزات مورد نیاز، می‌توانید مشخصات محصولات و خدمات فلورسل را بررسی کنید. انتخاب تعداد و محل نصب تایل‌ها نیز بهتر است بر اساس مساحت کف، نوع سیستم کف کاذب و ساختار سیستم ارت پروژه انجام شود.
